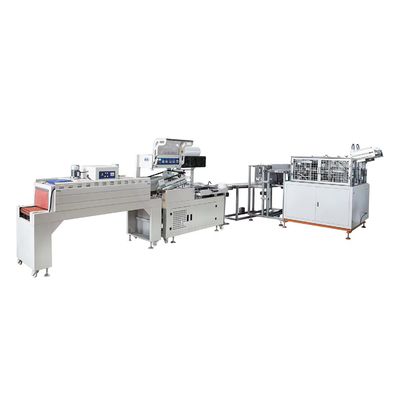

जेडडीजे-800पेपर प्लेट बनाने की मशीन
मॉडल ZDJ मीडियम-स्पीड ऑटोमैटिक पेपर प्लेट मशीन सांचे को नियंत्रित करने के लिए कैम को गोद लेती है, इसलिए बिजली बचाने के लिए एयर कंप्रेसर खरीदने की जरूरत नहीं है, और लागत और जमीन बचाने के लिए एयर कंप्रेसर खरीदने की जरूरत नहीं है।
कागज या एल्यूमीनियम पन्नी से बने प्लेटों के उत्पादन में व्यापक रूप से उपयोग किया जाता है।सांचों का आदान-प्रदान करके विभिन्न विशिष्टताओं और आकृतियों के गोल या चौकोर व्यंजन और प्लेट तैयार किए जा सकते हैं।
तकनीकी विनिर्देश:
| नमूना | जेडडीजे-800 |
| एच एस।कोड | 8441309000 |
| प्लेट का आकार | 4--14 इंच (ढालना बदला जा सकता है) |
| कागज सामग्री | 100-500g/m2paper/पेपरबोर्ड, एल्यूमीनियम पन्नी लेपित कागज, एक तरफ पीई लेपित कागज या अन्य |
| रफ़्तार | 80-100 पीसी / मिनट 2 वर्कस्टेशन |
| शक्ति | 6kw |
| शक्ति का स्रोत | 380 वी 50 हर्ट्ज |
| वायु स्रोत | इस मशीन की सबसे बड़ी खासियत यह है कि इसमें हवा या हाइड्रोलिक तेल की जरूरत नहीं होती है |
| टिप्पणी | विभिन्न विशिष्टताओं की मशीनों और सांचों को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है |
|
|
